Obróbka stali nierdzewnej – cięcie, gięcie i spawanie Inoxu

Stal nierdzewna to materiał, który wygląda prosto – ale obróbka Inoxu wymaga doświadczenia, odpowiedniego parku maszynowego i wiedzy technologicznej. Błędy przy cięciu, gięciu lub spawaniu stali nierdzewnej mogą zniszczyć właściwości antykorozyjne materiału, zostawić przebarwienia trudne do usunięcia lub spowodować pęknięcia przy formowaniu. W tym artykule wyjaśniamy, jak prawidłowo podejść do każdego z trzech głównych etapów obróbki Inoxu i na co zwrócić uwagę przy wyborze wykonawcy.

Stal nierdzewna (potocznie Inox, z franc. inoxydable – niekorodujący) to stop żelaza z chromem (min. 10,5%) i często niklem, molibdenem lub tytanem. Warstwa pasywna tlenku chromu na powierzchni blokuje dostęp tlenu i wilgoci – stąd odporność na korozję.

Z punktu widzenia obróbki mechanicznej Inox jest trudniejszy niż stal węglowa z kilku powodów:

• Wyższa twardość i wytrzymałość na rozciąganie – wymaga większych sił cięcia i gięcia

• Niski współczynnik przewodnictwa cieplnego – ciepło kumuluje się w strefie obróbki, co prowadzi do przebarwień przy spawaniu i cięciu tlenowym

  Reklama

• Wysoki współczynnik sprężystości zwrotnej (springback) – elementy po gięciu wracają częściowo do pierwotnego kształtu, co wymaga kompensacji kąta przez maszynę

• Wrażliwość na zanieczyszczenia – kontakt z narzędziami używanymi wcześniej do stali węglowej może spowodować korozję punktową

Najczęściej stosowane gatunki to AISI 304 (1.4301) – ogólnego przeznaczenia, oraz AISI 316 (1.4401) – odporny na chlorki, stosowany w przemyśle spożywczym i morskim. Gatunek materiału wpływa na dobór parametrów obróbki.

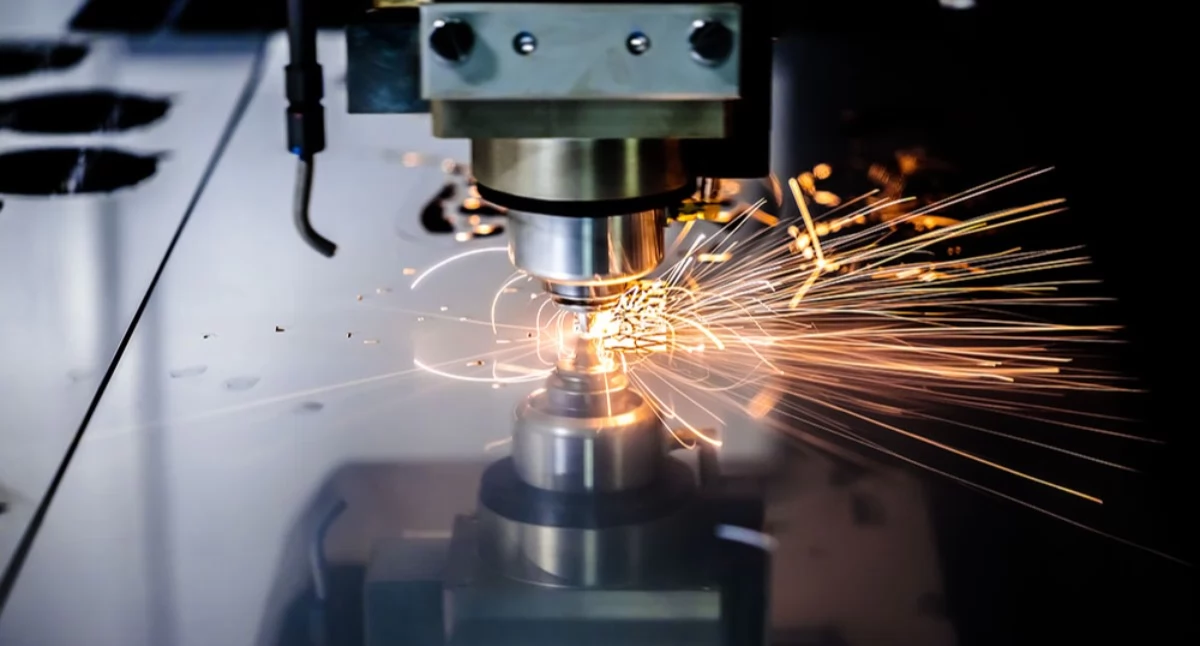

Spośród dostępnych metod – plazma, waterjet, wycinarka mechaniczna – cięcie laserowe jest dziś standardem dla Inoxu w grubościach do ok. 15–20 mm. Precyzja rzędu dziesiętnych części milimetra, gładka krawędź bez konieczności szlifowania i minimalna strefa wpływu ciepła sprawiają, że laser jest pierwszym wyborem dla elementów o wymaganiach estetycznych i wymiarowych.

Gaz roboczy: azot vs. tlen

To kluczowy wybór przy cięciu Inoxu. Cięcie tlenowe (O₂) jest tańsze, ale powoduje utlenianie krawędzi – charakterystyczne żółto-brązowe przebarwienia. Dla stali nierdzewnej, gdzie wygląd krawędzi ma znaczenie (elementy widoczne, do dalszego spawania lub kontaktu z żywnością), stosuje się cięcie azotem (N₂).

Azot jako gaz obojętny:

• Zapobiega utlenianiu krawędzi – krawędź pozostaje srebrzystobiała

• Nie wpływa na odporność korozyjną w strefie cięcia

• Daje gładszy, czystszy przekrój gotowy do spawania lub gięcia bez dodatkowego przygotowania

Cena cięcia azotem jest wyższa niż tlenowego – większe zużycie gazu i niższa prędkość cięcia. Różnica jest jednak uzasadniona przy materiałach, gdzie jakość krawędzi ma realne znaczenie technologiczne lub estetyczne.

Grubości i ograniczenia

Laser światłowodowy (fiber) doskonale radzi sobie ze stalą nierdzewną do 8–10 mm przy cięciu azotem. Przy grubościach 12–20 mm cięcie laserowe jest nadal możliwe, ale prędkość spada, a koszty rosną. Dla grubości powyżej 20 mm rozważyć należy plazmę lub waterjet.

Formowanie Inoxu na prasie krawędziowej to jeden z trudniejszych etapów obróbki. Gięcie blach ze stali nierdzewnej wymaga uwzględnienia specyficznych właściwości materiału, których ignorowanie kończy się odrzutem lub pęknięciami.

Springback – główne wyzwanie przy gięciu Inoxu

Stal nierdzewna ma wyższy moduł sprężystości niż stal węglowa, co oznacza silniejszy springback – sprężysty powrót materiału po zdjęciu nacisku. Element gięty na kąt 90° może "odsprężynować" o kilka stopni, dając kąt rzeczywisty 93–96°. Doświadczony operator i maszyna z funkcją kompensacji kąta (crowning, automatyczny pomiar) eliminują ten problem poprzez odpowiednie przegięcie.

Minimalny promień gięcia

Dla stali nierdzewnej minimalny wewnętrzny promień gięcia powinien wynosić co najmniej 1×grubość blachy (dla gatunku 304) lub 1,5×grubość (dla gatunków o wyższej wytrzymałości, np. 316L duplex). Zbyt mały promień powoduje rozciąganie zewnętrznej warstwy materiału powyżej granicy plastyczności, co skutkuje mikropęknięciami lub widocznym zarysowaniem krawędzi gięcia.

Kierunek walcowania blachy

Blachy ze stali nierdzewnej mają anizotropię – różne właściwości wzdłuż i w poprzek kierunku walcowania. Gięcie prostopadle do kierunku walcowania jest bezpieczniejsze. Gięcie równolegle do walcowania przy małych promieniach i dużych grubościach może wywołać pęknięcia, szczególnie w gatunkach austenitycznych o dużej zawartości niklu.

Narzędzia i zabezpieczenie powierzchni

Narzędzia do gięcia Inoxu powinny być dedykowane temu materiałowi lub bardzo starannie oczyszczone. Pozostałości stali węglowej na stemplu lub matrycy mogą wbić się w powierzchnię Inoxu i zapoczątkować korozję punktową. Dobrą praktyką jest stosowanie folii ochronnej lub dedykowanych wkładek poliuretanowych.

Łączenie elementów z Inoxu to najtrudniejszy etap obróbki pod względem zachowania właściwości antykorozyjnych. Spawanie laserowe i spawanie metodą TIG (141) to dwie metody najczęściej stosowane dla stali nierdzewnej w zakładach obróbki metalu.

Spawanie laserowe Inoxu – minimalna strefa wpływu ciepła

Spawanie laserowe jest metodą z wąską, precyzyjnie kontrolowaną strefą wpływu ciepła (SWC). To kluczowa zaleta przy Inoxie: mniejsza SWC oznacza mniejsze ryzyko sensytyzacji – zjawiska, w którym chrom wytrąca się na granicach ziaren jako węglik chromu, pozbawiając obszar wokół spoiny ochrony antykorozyjnej.

Dodatkowe korzyści:

• Minimalne przebarwienia termiczne – spoina i strefa przyspoinowa pozostają jasne lub lekko złociste, nie ciemnobrązowe jak przy MIG/MAG

• Wysoka precyzja i powtarzalność – laser działa na podstawie programu CNC, wyeliminowane są odchylenia wynikające z ręcznego prowadzenia elektrody

  Reklama

• Możliwość spawania cienkich blach (0,3–1,5 mm) bez ryzyka przepalenia

• Wąska spoina o estetycznym wyglądzie – minimalizuje potrzebę szlifowania i polerowania po spawaniu

TIG (141) – dla połączeń o najwyższych wymaganiach

TIG z elektrodą wolframową i drutem dodatkowym to metoda dająca spoiny o najwyższej jakości metalurgicznej – minimalna zawartość zanieczyszczeń, pełna kontrola wtopienia. Wymaga jednak doświadczonego spawacza i jest wolniejsza niż spawanie laserowe. Stosowana przy grubszych materiałach, rurach, zbiornikach ciśnieniowych i wszędzie, gdzie wymagania normatywne określają konkretną metodę.

Czego unikać przy spawaniu Inoxu

• Spawania elektrodą MMA lub MIG/MAG na elektrodach węglowych – ryzyko nawęglenia spoiny

• Brak gazu osłonowego od strony grani – utlenianie tylnej strony spoiny

• Używanie tych samych narzędzi co przy stali węglowej – ryzyko zanieczyszczenia

• Szlifowania tarczami korundowymi używanymi wcześniej do stali węglowej – to samo ryzyko

Końcowe wykończenie powierzchni stali nierdzewnej ma znaczenie zarówno estetyczne, jak i funkcjonalne – wpływa na odporność korozyjną i higieniczność elementu.

Satyna (szczotkowanie)

Najpopularniejsze wykończenie w architekturze, przemyśle spożywczym i meblach ze stali nierdzewnej. Jednokierunkowe ślady po szczotkowaniu nadają matowy, elegancki wygląd. Brudzi się mniej niż poler lustrzany, łatwa w utrzymaniu czystości.

Poler elektrochemiczny (elektropolerowanie)

Elektrochemiczne usuwanie mikrowypukłości powierzchni. Efekt: gładka, błyszcząca, higieniczna powierzchnia o podwyższonej odporności korozyjnej. Standard w przemyśle farmaceutycznym, spożywczym i medycznym.

Pasywacja

Chemiczne odnowienie warstwy tlenku chromu po obróbce mechanicznej i spawaniu. Stosowana zawsze przy elementach o podwyższonych wymaganiach korozyjnych – szczególnie po spawaniu, gdzie strefa wpływu ciepła może być podatna na korozję. Pasywacja kwasem azotowym lub cytrynowym przywraca właściwości antykorozyjne stali w strefie spoiny i obróbki.

Inox jest materiałem z wyboru wszędzie tam, gdzie estetyka i odporność na czynniki chemiczne i mechaniczne są priorytetem:

• Przemysł spożywczy i gastronomia – zbiorniki, linie produkcyjne, wyposażenie kuchni przemysłowych (AISI 304, 316)

• Medycyna i farmacja – narzędzia, stoliki, obudowy sprzętu, instalacje CIP/SIP (316L, elektropoler)

• Architektura i design – balustrady, elewacje, elementy małej architektury (304, satyna lub poler)

• Motoryzacja i transport – elementy wydechowe, karoseria pojazdów specjalnych, części silnikowe

• Energetyka i przemysł chemiczny – rurociągi, wymienniki ciepła, zbiorniki (316, duplex)

• Elektronika i przemysł precyzyjny – obudowy, płyty montażowe, elementy strukturalne

Praca ze stalą nierdzewną wymaga nie tylko maszyn, ale też procedur, które zapobiegają zanieczyszczeniu materiału i zachowują jego właściwości. Przy wyborze firmy warto sprawdzić:

Dedykowane narzędzia i strefy robocze

Firma profesjonalnie obsługująca Inox powinna posiadać narzędzia do gięcia, cięcia i spawania dedykowane wyłącznie dla stali nierdzewnej – bez ryzyka przeniesienia cząstek stali węglowej. Zapytaj wprost, jak wygląda separacja materiałów w zakładzie.

Pełen zakres obróbki pod jednym dachem

Najwygodniejszą opcją jest zlecenie całego procesu jednej firmie: cięcie laserowe → gięcie blach → spawanie laserowe → wykończenie powierzchni. Jeden dostawca oznacza pełną odpowiedzialność za jakość całego elementu, brak ryzyka uszkodzeń powierzchni przy transporcie między kooperantami i krótszy czas realizacji.

Doświadczenie z konkretnym zastosowaniem

Sprzęt spożywczy, elementy architektoniczne i części motoryzacyjne z Inoxu mają różne wymagania – co do tolerancji, wykończenia i dokumentacji. Sprawdź, czy firma ma doświadczenie z Twoją branżą i może przedstawić przykłady realizacji.

Certyfikaty i dokumentacja

ISO 9001 to minimum. W przypadku przemysłu spożywczego, farmaceutycznego lub energetycznego mogą być wymagane dodatkowe atesty materiałowe (certyfikat EN 10204 3.1 lub 3.2), potwierdzenia spawaczy (EN ISO 9606) lub protokoły pasywacji.

Obróbka stali nierdzewnej – cięcie laserowe, gięcie blach i spawanie laserowe – wymaga specjalistycznej wiedzy, odpowiedniego sprzętu i rygorystycznego przestrzegania procedur zapobiegających zanieczyszczeniu i utracie właściwości antykorozyjnych materiału. Błędy na każdym z etapów mogą być kosztowne: przebarwienia po spawaniu, pęknięcia przy gięciu lub korozja punktowa po błędach technologicznych.

Klucz do sukcesu przy obróbce Inoxu to wybór doświadczonego wykonawcy z pełnym zakresem usług – takiego, który obsługuje cały proces pod jednym dachem, dysponuje dedykowanymi narzędziami dla stali nierdzewnej i potrafi doradzić przy doborze gatunku i wykończenia na etapie projektowania.

Jeśli planujesz zlecić obróbkę stali nierdzewnej, warto zacząć od bezpłatnej konsultacji technicznej – dobry wykonawca oceni projekt, zaproponuje optymalne rozwiązania i przygotuje wycenę w ciągu 24 godzin.
