Od arkusza do gotowego detalu - jak naprawdę wygląda nowoczesny ciąg obróbki blach

Na hali obróbki metalu łatwo skupić się na jednej maszynie. Najczęściej na laserze, bo to on robi najbardziej efektowne wrażenie - tnie stal jak papier, szybko i precyzyjnie. Problem w tym, że gotowy detal rzadko powstaje w jednym kroku. Arkusz, który schodzi z wycinarki, prawie nigdy nie jest od razu gotowy do wysyłki czy montażu. Przed nim jeszcze kilka etapów, a to, jak są ze sobą połączone, decyduje o jakości, terminie i realnym koszcie produkcji. Nowoczesna obróbka blach to nie zestaw osobnych stanowisk, tylko ciąg technologiczny: cięcie, stabilizacja materiału, przygotowanie krawędzi i łączenie detali. Prześledźmy go po kolei - bo w każdym z tych miejsc kryje się osobna historia.

Wszystko zaczyna się od cięcia. Współczesne wycinarki laserowe wykorzystują źródło światłowodowe (fiber), które zapewnia dużą prędkość przy stosunkowo niskim zużyciu energii i gazów technicznych. Technologia dobrze radzi sobie z szeroką gamą materiałów - od stali węglowej i konstrukcyjnej, przez aluminium, po miedź. Nowoczesne maszyny pracują w pełnej zabudowie, z monitorowaniem procesu w czasie rzeczywistym, a część z nich oferuje ukosowanie krawędzi, czyli fazowanie już na etapie cięcia, co przygotowuje element pod późniejsze spawanie.

Czyste cięcie laserem realnie ogranicza potrzebę dalszej obróbki. Ale - i to jest sedno - nie eliminuje jej całkowicie. Każdy cykl cięcia termicznego to lokalne, gwałtowne nagrzewanie i szybkie chłodzenie materiału. A to zawsze zostawia ślad: naprężenia wewnętrzne i drobne zadziory na krawędziach. Im grubsza blacha i im bardziej skomplikowany kontur, tym wyraźniej detal potrafi „uciec" - wyjść z lasera lekko wygięty, mimo że sam kontur wycięto idealnie.

Tu wchodzi drugi etap. Zadaniem prostowarki nie jest „dociśnięcie" blachy na siłę, tylko rozładowanie naprężeń. Prostowarki do blach działają w oparciu o kontrolowane, wielopunktowe wyginanie materiału - mechanizm opisywany zasadą Bauschingera. Blacha przechodzi przez układ rolek, które stopniowo, cykl po cyklu, uwalniają nagromadzone naprężenia, aż arkusz odzyskuje płaskość na poziomie minimalnych tolerancji.

To szczególnie istotne przy elementach ciętych laserem fiber, gdzie szybkie zmiany temperatury prowadzą do skurczu materiału i odkształceń krawędzi. W grubych blachach o złożonych konturach efekt bywa naprawdę wyraźny, dlatego sekwencja „cięcie → prostowanie → gratowanie" traktowana jest tam nie jako opcja, lecz jako standard procesu.

Praktyczny zysk jest konkretny: wyprostowany detal zachowuje się przewidywalnie wymiarowo na kolejnych stanowiskach. Nie „pływa" przy gięciu na prasie krawędziowej, nie odkształca się przy spawaniu, a co ważne - eliminuje żmudne, ręczne poprawki i ułatwia automatyczny montaż zrobotyzowany. Dobór maszyny zależy przede wszystkim od grubości i szerokości obrabianego materiału.

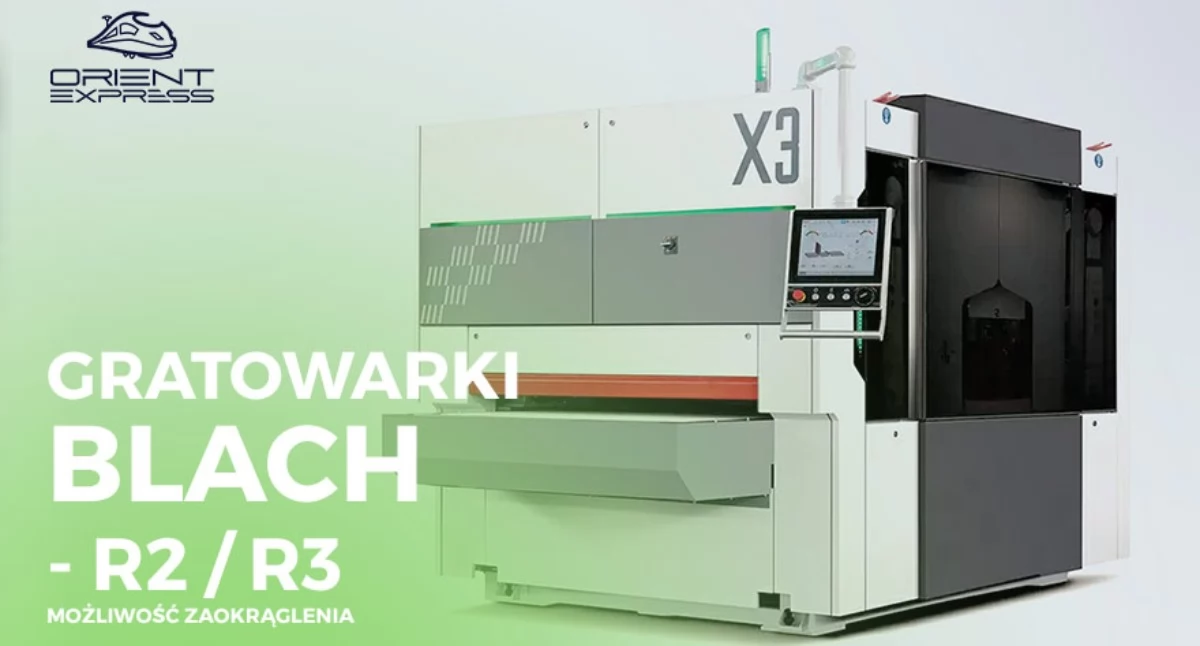

Trzeci etap dotyczy krawędzi. Po cięciu na blasze zostają zadziory i nawisy - w grubym materiale znacznie większe niż w cienkim. Ręczne ich usuwanie pilnikiem czy szlifierką jest powolne, niepowtarzalne i obciążające dla operatora. Gratowarka do blach robi to samo w cyklu automatycznym, z prędkością nieosiągalną dla człowieka i z powtarzalnością, która przy produkcji seryjnej ma fundamentalne znaczenie.

Gratowanie ma dwa główne zadania. Pierwsze to usunięcie zadziorów - ze względów bezpieczeństwa operatorów i ochrony kolejnych maszyn w linii. Drugie, często niedoceniane, to przygotowanie powierzchni pod powłoki: zaokrąglone krawędzie sprawiają, że lakier czy powłoki galwaniczne (np. cynkowanie) trzymają się trwale i nie pękają na ostrych rogach. To dlatego gratowanie jest tak ważne w motoryzacji, budownictwie, lotnictwie czy przemyśle maszynowym - wszędzie tam, gdzie detal musi być bezpieczny, powtarzalny i gotowy do kolejnego kroku.

Warto dodać jeden szczegół projektowy: nowoczesne gratowarki są przystosowane do pracy z elementami po prostowaniu, co zapewnia ciągłość i precyzję całej linii CNC. Etapy nie są więc oderwane - są projektowane tak, by płynnie przekazywać sobie detal.

Ostatnim ogniwem w wielu procesach jest łączenie. Coraz częściej rolę tę przejmuje technologia laserowa, która wypiera tradycyjne metody spawania dzięki precyzji, powtarzalności i wydajności. Spawarka laserowa fiber wykorzystuje laser światłowodowy: energia powstaje w źródle i jest przesyłana światłowodem prosto do głowicy spawalniczej, co daje wysoką sprawność, stabilną moc i precyzyjną kontrolę procesu.

Dla operatora różnica jest odczuwalna od pierwszych minut - skupiona energia oznacza niewielką strefę wpływu ciepła i czystą spoinę, bez agresywnego łuku i nadmiaru dymów. Materiał topi się dokładnie tam, gdzie trzeba, co ogranicza deformacje i liczbę poprawek. W praktyce spawanie laserowe fiber coraz częściej zastępuje TIG i MIG tam, gdzie liczy się jakość i estetyka spoiny - również przy wymagającej stali nierdzewnej i aluminium. Co istotne, technologia jest skalowalna: od rozwiązań ręcznych, przez systemy CNC, po stanowiska zrobotyzowane.

Tu domyka się logika całego ciągu. Detal precyzyjnie wycięty, wyprostowany i pozbawiony zadziorów po prostu lepiej się spawa - bo równo przylega, trzyma wymiar i nie wprowadza do złącza dodatkowych naprężeń.

Kierownicy produkcji, którzy poukładali te etapy w jedną, spójną linię, mówią zwykle o tym samym. Sam laser nie rozwiąże wszystkiego, jeśli detal później trzeba ręcznie ratować. Samo prostowanie nie wystarczy, jeśli krawędzie zostają ostre. A najlepsza spawarka nie nadrobi tego, że elementy do niej trafiające są powyginane.

Wartość pojawia się dopiero wtedy, gdy kolejne operacje są ze sobą logicznie połączone - gdy blacha schodzi z cięcia i płynnie przechodzi dalej, bez doraźnych decyzji podejmowanych na hali. To właśnie założenie Przemysłu 4.0: integracja procesów zamiast zbioru niezależnych stanowisk.

Ma to bezpośrednie przełożenie na koszty. W rozmowach o inwestycjach dużo mówi się o cenie maszyn, ale najmocniej produkcję obciążają zwykle koszty ukryte: poprawki, przestoje i odrzuty na styku etapów. Dobrze zorganizowany ciąg technologiczny po prostu ich unika.

Nie ma jednej, sztywnej kolejności dobrej dla wszystkiego. Czasem prostuje się arkusz jeszcze przed cięciem, żeby wejść na laser z idealnie płaskim materiałem; czasem koryguje się dopiero gotowe detale. Bywa też, że bardzo czyste cięcie fiber ogranicza potrzebę gratowania do minimum. Wiele zależy od grubości, gatunku stali, geometrii i wielkości serii.

Dlatego zamiast pytać „która maszyna jest najlepsza", warto zapytać „która najlepiej zamknie mój konkretny ciąg technologiczny" - i zadać to pytanie komuś, kto patrzy na produkcję jako całość, a nie na pojedyncze urządzenie. Planujesz uporządkować obróbkę blach u siebie albo zastanawiasz się, które etapy warto zautomatyzować w pierwszej kolejności? Dobór maszyn najlepiej skonsultować z dostawcą, który zna realia hali - jak ORIENT-EX Sp. z o.o. - i pomoże dopasować rozwiązanie do Twojego materiału, geometrii detali i wielkości serii.
