Gięcie profili stalowych jako elementy konstrukcyjne

Gięcie profili stalowych odgrywa zasadniczą rolę w procesie tworzenia konstrukcji stalowych. Gięcie elementów konstrukcyjnych, takich jak profile pozwala stworzyć różnorodne projekty modeli ze stali. Dzieje się tak dlatego, że konstrukcje stalowe z kształtowników lub profili składają się z elementów, które tworzy się w trakcie łączenia z innymi komponentami poprzez spawanie. Jakie są metody gięcia profili stalowych i jak przebiega sam proces?

Gięcie profili stalowych odgrywa zasadniczą rolę w procesie tworzenia konstrukcji stalowych. Gięcie elementów konstrukcyjnych, takich jak profile pozwala stworzyć różnorodne projekty modeli ze stali. Dzieje się tak dlatego, że konstrukcje stalowe z kształtowników lub profili składają się z elementów, które tworzy się w trakcie łączenia z innymi komponentami poprzez spawanie. Jakie są metody gięcia profili stalowych i jak przebiega sam proces?

Gięcie profili stalowych – jakie są techniki?

Gięcie profili stalowych poprzez walcowanie

Jest kilka metod, które pozwalają na obróbkę metalu polegającą na gięciu elementów konstrukcyjnych. Jednym z nich jest walcowanie – proces ten jest możliwy, jeśli korzysta się z odpowiedniego sprzętu, czyli ze specjalnej giętarki przeznaczonej do gięcia profili. W zależności od tego, z jakiego urządzenia się korzysta, można na nim giąć profile i rury o różnej długości i średnicy.

Indukcyjne gięcie elementów konstrukcyjnych

Indukcyjne gięcie elementów konstrukcyjnych przeprowadza się w wysokich temperaturach (blisko 1000 stopni Celsjusza). Tę metodę stosuje się niejako w „sytuacjach awaryjnych”, gdy inne techniki gięcia nie mogą być zastosowane z uwagi na to, że wykonuje się je na zimno. Dzięki tej technice można uformować konstrukcje z rur i profili o większych rozmiarach – rury mogą mieć średnicę nawet 1016 mm, natomiast profile osiągać wielkość do 1100 mm.

Trzpieniowe gięcie profili stalowych

Gięcie profili stalowych za pomocą giętarki trzpieniowej umożliwia odkształcenie elementów konstrukcyjnych mających cienkie ściany i niewielkie promienie. Jeśli więc potrzebne jest gięcie, w wyniku którego powstaną profile i rury o znacznie mniejszych średnicach, lepszym wariantem jest zastosowanie giętarki trzpieniowej niż walca. Niemniej, by nie doszło do wad technicznych, takich jak zarysowania i nieplanowane odkształcenia, należy dobrać giętarkę trzpieniową wysokiej jakości. Dzięki temu można spodziewać się, że uda się wytworzyć precyzyjnie uformowane konstrukcje stalowe z kształtowników, które będą powtarzalne pod względem parametrów, wymiarów i jakości.

Gięcie elementów konstrukcyjnych – jak przebiega ten proces?

Przebieg gięcia elementów konstrukcyjnych z zastosowaniem walca

Gięcie profili stalowych z wykorzystaniem walca polega na przesuwaniu danego elementu konstrukcyjnego przez trzy walce, które można regulować. W ten sposób profil zaczyna się stopniowo odkształcać, aż osiągnie wymagany wygląd i odpowiednią średnicę. Najczęściej w ten sposób modeluje się te profile, które są złożone i mają różne promienie.

Na czym polega proces indukcyjnego gięcia profili stalowych?

Indukcyjne gięcie elementów konstrukcyjnych polega na umieszczenie kształtowników lub rur w łożu urządzenia. Jest to możliwe po przemieszczeniu ich przez zaciski, które należy wyregulować tak, by były dopasowane do określonego profilu lub rury. Jeden koniec tego kształtownika mocuje się do ramienia gnącego maszyny, które dostosowuje się w taki sposób, by zgięło rurę lub profil, nadając mu odpowiedni promień.

Gdy wszystkie parametry w maszynie są ustawione, nagrzewa się miedziany induktor do odpowiedniej temperatury (1000 – 1100 stopni Celsjusza), by powstało na obwodzie pole grzewcze. Dwa pierścienie, które są poza tym obwodem, chłodzą profil lub rurę zimnym powietrzem i wodą. W momencie, gdy temperatura induktora jest odpowiednia, kształtownik poddaje się gięciu – proces ten wymaga przesuwania profilu lub rury w jej wnętrzu. Za pomocą indukcyjnego gięcia powstaje konstrukcja o kształcie łuku o określonym promieniu.

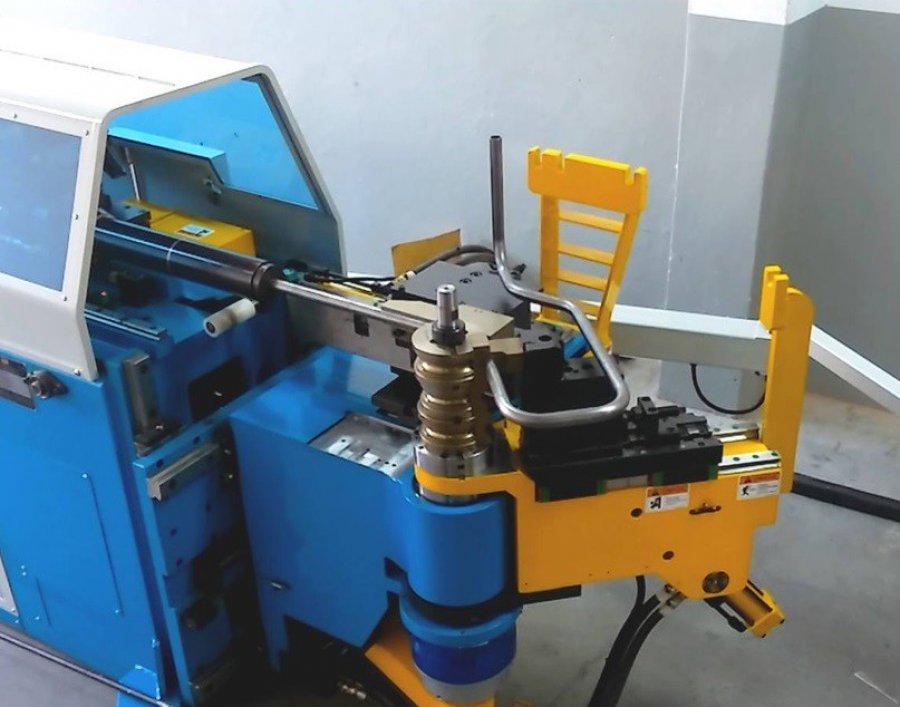

Jak wykonuje się trzpieniowe gięcie profili stalowych?

Za pomocą giętarki trzpieniowej zgina się rury lub profile o cienkich ściankach, podpierając ich wewnętrzną powierzchnię na powierzchni gięcia. Dzięki temu na pionowym przekroju kształtownika pozostaje wyraźny kształt czoła trzpienia. Trzpień giętarki nie wysuwa się w trakcie procesu trzpieniowego gięcia profili stalowych – jest to możliwe z uwagi na to, że zewnętrzna ścianka kształtownika przecina się z zewnętrznym zarysem trzpienia.
